Zahnradpumpen

Pumpen

Zahnradpumpen

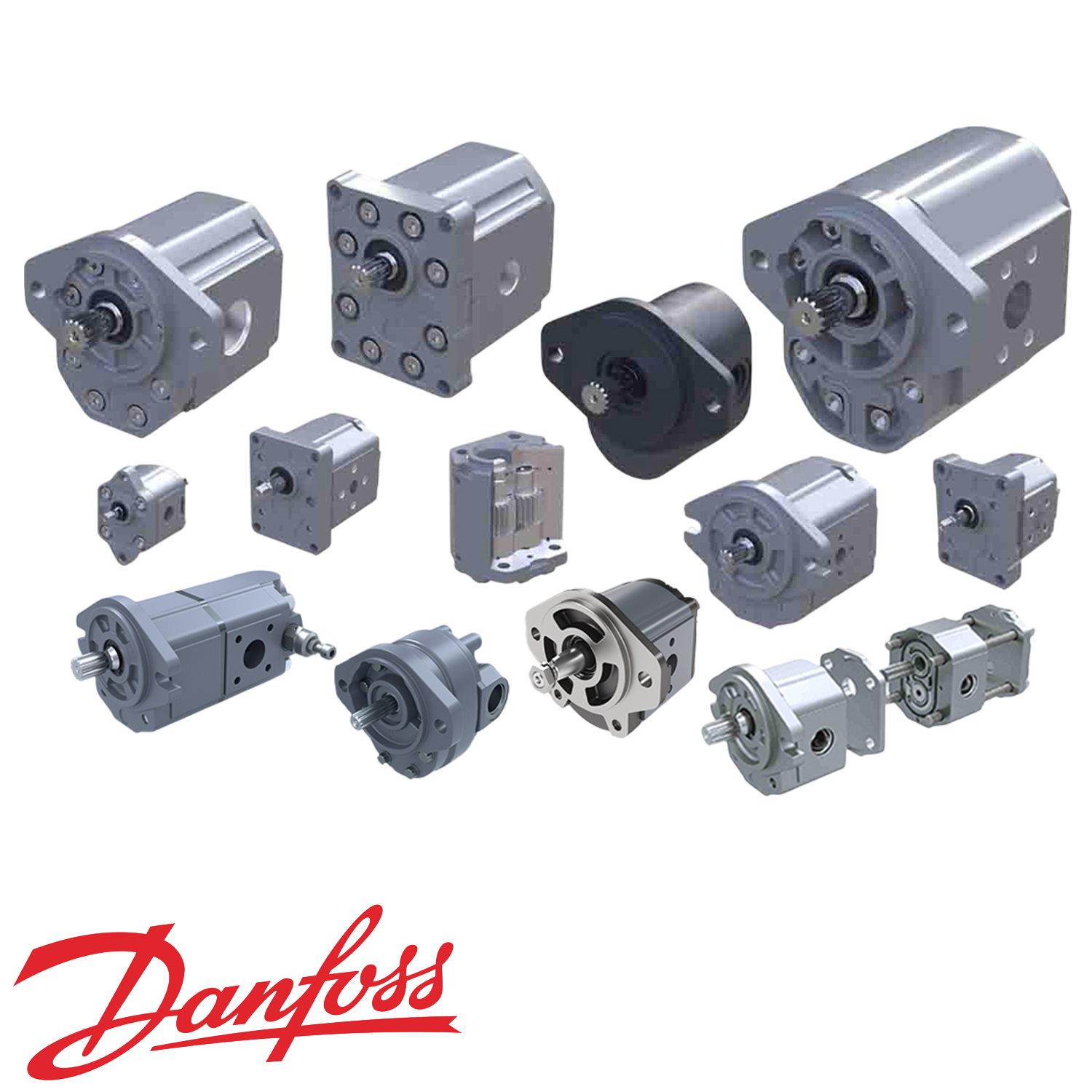

Zahnradpumpen unseres Partners DANFOSS (ehemals Turolla) decken ein breites Leistungsspektrum ab – je nach Gruppe von 1,2 bis 90 cm³/U.

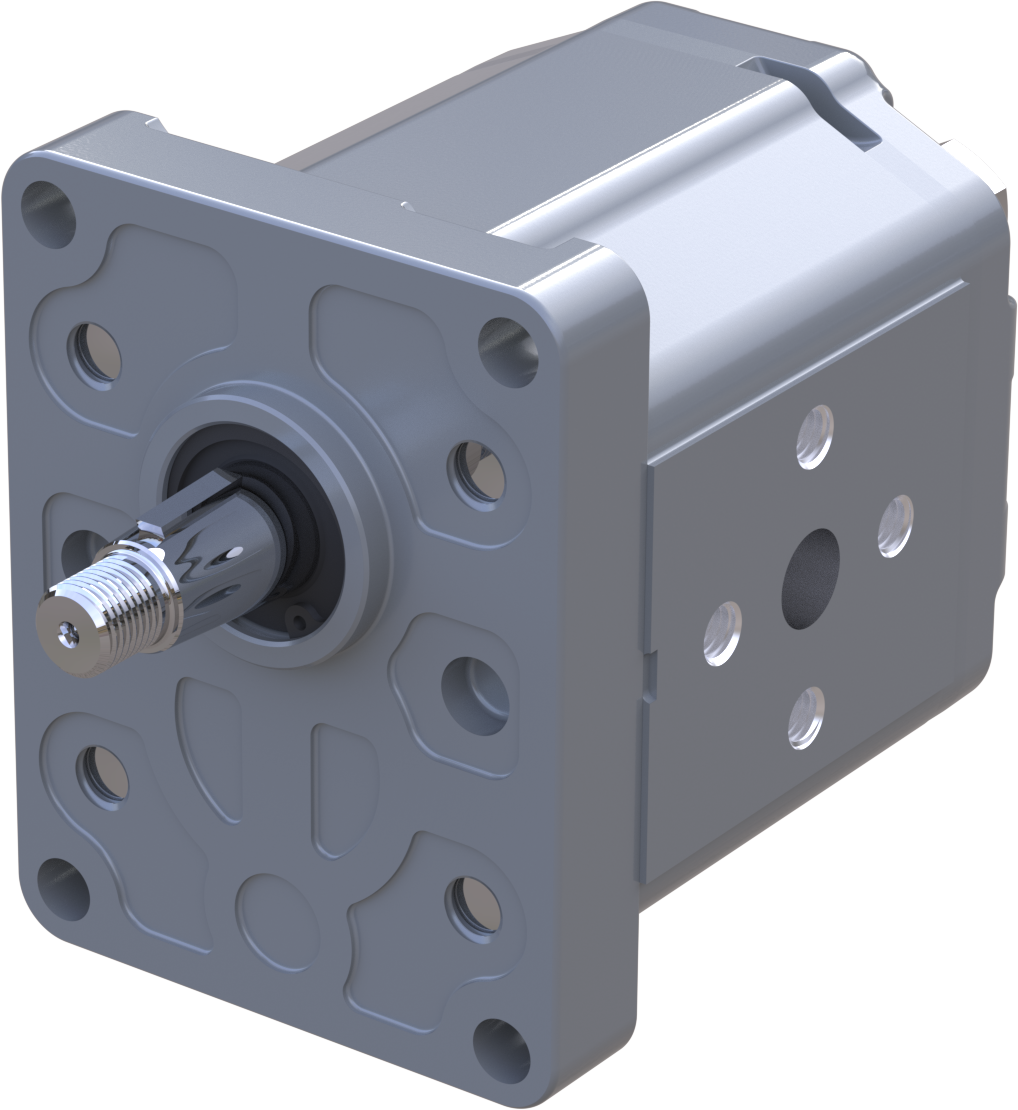

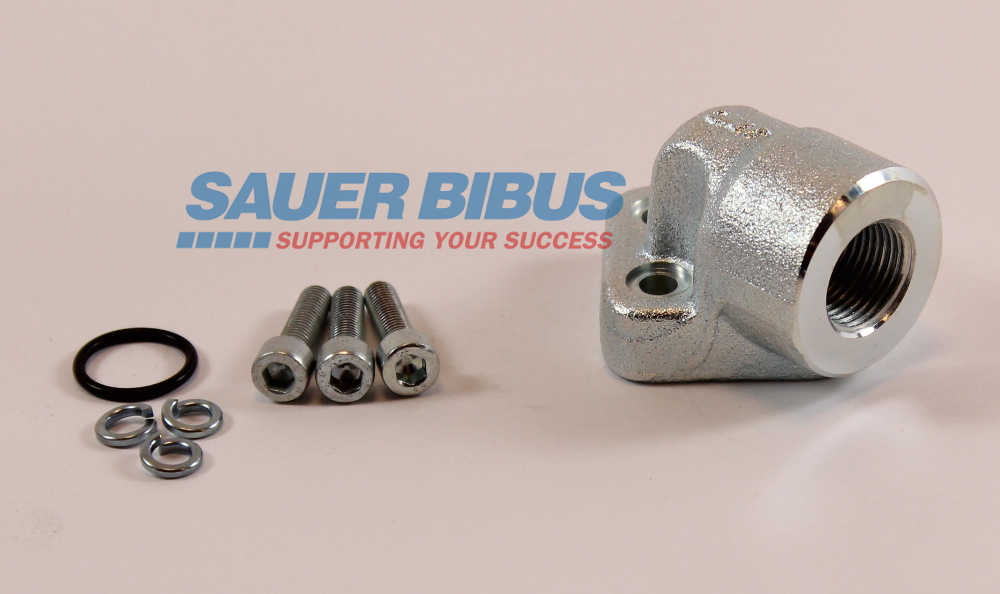

Wählen Sie aus den Gruppen 1, 2 und 3 die passende Zahnradpumpe für Ihre Anwendung sowie das entsprechende Zubehör.
Ausführliche technische Informationen zu unseren Zahnradpumpen finden Sie über den untenstehenden Link.

Technische Datenblätter

Anfrageformular

Partner
Bremsen
Lenkungen
Pumpen
Motoren
Achsen
Getriebe
Ventile
Elektronik
Ersatzteile
Kühler
Filter
Sales

Filter

Danfoss
OMT

Gruppe 1
Gruppe 2
Gruppe 3

1 ccm
1,2 ccm
1,7 ccm
2,2 ccm
2,6 ccm
3 ccm
3,2 ccm
3,8 ccm
4 ccm
4,3 ccm
4,7 ccm
5,5 ccm
6 ccm
6,5 ccm
7,8 ccm
8 ccm
9 ccm
9,5 ccm
10 ccm
11 ccm
12 ccm
14 ccm
16 ccm
17 ccm
19 ccm
22 ccm
25 ccm
26 ccm
28 ccm
33 ccm
38 ccm
44 ccm
48 ccm
50 ccm
55 ccm
63 ccm
75 ccm
90 ccm

bidirektional
linksdrehend
rechtsdrehend

01 – Flansch Ø 25,4mm + 4 Bohrungen
02 – Flansch Ø 30mm + 4 Bohrungen
03 – Flansch mit O-Ring Ø 32mm + 2 Bohrungen durch Body
04 – Flansch Ø 32mm + 2 Bohrungen durch Body
06 – SAE-A-A Flansch Ø 50,8mm + 2 Bohrungen
08 – Flansch Ø 32mm + O-Ring am Auslassanschluss + 2 Bohrungen durch Body
11 – Standard für Mehrfachpumpe Gr 1 + Gr 1
21 - Standard für Mehrfachpumpe Gr 2 + Gr 1
31 - Standard für Mehrfachpumpe Gr 3 + Gr 1
B1- Pilot Ø25,4+4 Löcher – spezieller Wellendichtungsschlitz (BAT)
V6 – SAE-A-A Flansch Ø 45mm + 2 Bohrungen

01 - Ø 36,5mm + 4 Bohrungen
02 - Ø 80mm + 4 Bohrungen
03 - mit O-Ring Ø 52mm + 4 Bohrungen durch Body
04 - Ø 50mm + 2 Bohrungen durch Body
05 - Ø 50mm + 2 Bohrungen durch Body
06 - SAE-A Ø 82,55mm + 2 Bohrungen durch Body
09 – Flansch Ø 52,34mm + 2 Gewindebohrungen
9A - Ausleger. Typ 01+Kegelwelle 1:8-M12x1,25-Schlüssel 3,2 (LBD)
9B - Ausleger. Typ 01+Kegelwelle 1:8-M12x1,25-Schlüssel 4+Führungsbohrung Ø50,8 (LLF)
9C - Ausleger. Typ 01+Kegelwelle 1:8-M12x1,25-Schlüssel 3,2+ Radialrollenlager (MMN)
9F - Ausleger. Typ 02+konische Welle 1:5-M14x1,5-Schlüssel 4+spezielle Wellendichtung RZB
9J - Ausleger. Typ 06 mit Parallelwelle Ø3/4 (Ø19,05 mm) (LEP)
91 - Ausleger. Typ 01+Kegelwelle 1:8-M12x1,25-Schlüssel 4
94 - Ausleger. Typ 04+konische Welle 1:5-M12x1,25-Schlüssel 3
A4 – Flansch mit O-Ring Ø 50mm + 2 Bohrungen durch Body
A6 - SAE-A mit O-Ring Ø 82,55mm + 2 Bohrungen durch Body
A9 - Pilot Ø52,34+2 Gewindebohrungen (09 BBM)
B1 - Flansch Ø 36,5mm + 4 Bohrungen - special shaft seal slot (BAT)
B9 - Pilot Ø52,34+2 Gewinde M10-Löcher 09 BCP
H6 - SAE A Pilot Ø82,55+2 Löcher + Nut-Befestigungsschrauben Ø18x5 (A)
M4 – Pilot Ø50+2 Bohrungen durch den Körper+Fräsen auf der Pilotseite (BBK)
P6 - SAE A Pilot Ø82,55+2 Löcher +Anfasungen – maximale Breite 130,5 (BBU)
R1 - Pilot Ø36,5+4 Löcher+geschlitzte Befestigungslöcher Spezial (BBE)

01 – Flansch Ø 50,8mm + 4 Bohrungen (Lochbild: 98,4mm x 128,1mm)
02 – Flansch Ø 50,8mm + 4 Bohrungen (Lochbild: 98,4mm x 137mm)
03 – Flansch Ø 60,3mm + 4 Bohrungen
06 – Flansch Ø 105mm + 4 Bohrungen
07 – SAE-B Flansch Ø 101,6mm + 2 Bohrungen
08 – SAE-C Flansch Ø 127mm + 4 Bohrungen
09 – SAE-A Flansch Ø 82,55mm + 2 Bohrungen
11 - Flansch mit Innengewinde Ø50,8+4 Löcher (98,4x128,1)SC11
P1 -Pilot Ø50,8+4 Löcher Ø12-12,5 (98,4x128,1) 01 BAP
P7 - Pilot Ø101,6+2 feste Bohrungen Schlitz BCO
V3 - Flanschendstück mit Innengewinde Ø50,8+4 Bohrungen (98,4x128,1)+Wellendichtnut

AA - kegelig 1:5 - M6 - Passfeder 2mm (alte Bezeichnung: CO 04)
BA - kegelig 1:8 - M7 - Passfeder 2,41mm (alte Bezeichnung: SKP1 CO 01)
BB - kegelig 1:8 - M10 x 1 - Passfeder 3mm (alte Bezeichnung: CO 02)
BT - kegelig 1:8 - M7 - Passfeder 2,41mm + Wellenende verzahnt
BU - Taper 1:8-M10x1-Key 3+Rear shaft Spline-Distance from gear face to gear end dr75
CA - Klauenkupplung 5mm x Ø 10mm (alte Bezeichnung: FR 03)
CB - Klauenkupplung 5mm x Ø 13,5mm - Version 1 (alte Bezeichnung: FR 03)
CD - Klauenkupplung 5mm x Ø 11,5mm - Abstand zur Zahnradfläche 47,5mm (alte Bezeichnung: FR 08)
CE - Klauenkupplung 6,63mm x Ø 11mm (alte Bezeichnung: SKP1 FR 06)
CF - Tang 5x Ø11,5 distance from gear face 35 FR01 LCE (alte Bezeichnung: FR 01 LCE)
CI - Tang 6,63xD11+Rear Spline shaft Z15-M0,75
DA - Splined Z15-m0,75-alfa 30°-L14-Dr 57 (01)
DB - Splined Z15-m0,75-alfa 30°-L14-Dr60,5 (02)
DC - Splined B12x9-L14-flange protrusion sb22-Z6-m1,60-alfa 30° AAU
DD - Splined B12x9-L20-flange protrusion sb40-Z6-m1,75-alfa 30°
DE - Splined Z15-m0,75-alfa 30°-L7,5
DM - Splined Z15-m0,75-alfa 30°-L14+Rear spline Z15-m0,75-alfa 30°-Lu7,5
DP - Splined Z15-m0,75-alfa 30°-L7,5+Rear spline Z 15-m0,75-alfa 30°-L7,5
FA - zylindrisch Ø 12mm - Gewinde M10 x 1 - Passfeder 3mm (alte Bezeichnung: CI 02)
GA - zylindrisch Ø 12,7mm - Passfeder 3,2mm
SA - verzahnt SAE J498 - 9 Zähne - 20/40 L=15,6mm (alte Bezeichnung: SC 06)

AA - kegelig 1:5 - M12 x 1,25 - Passfeder 3mm (alte Bezeichnung: CO 02)
AB - kegelig 1:5 - M12 x 1,5 - Passfeder 3mm
AG - kegelig 1:5 - M12 x 1,25 - Passfeder 3mm + Klauenkupplung am Wellenende (alte Bezeichnung: CO 42)
AM - Taper 1:5-M12x1,5-Key 3-w/o nut and washer-with nose AHP+LFF
B1 - kegelig 1:8 - M12 x 1,25mm - Passfeder abgestuft 4mm / 6mm (alte Bezeichnung: CO 01 LAU)
B2 - Taper 1:8-M12x1,5-Key 4/ 3,2-w/o nut and washer with nose AHP+LBD+LFF
BA - kegelig 1:8 - M12 x 1,25 - Passfeder 4mm (alte Bezeichnung: CO 01)
BB - kegelig 1:8 - M12 x 1,25 - Passfeder abgestuft 4mm / 3,2mm (alte Bezeichnung: CO 01 LBD)
BJ - Taper 1:8-M12x1,25-Key 4/3 black steel LEG
BQ - kegelig 1:8 - M12 x 1,25 - Passfeder 4mm + Klauenkupplung für Durchtrieb (alte Bezeichnung: CO 41)
BR - Taper 1:8-M12x1,25-Key 4/3,2+Rear shaft tang H17 AHL+LBD short H17
BS - Taper 1:8-M12x1,25-Key 4+Rear shaft spline CO31
BX - Taper 1:8-M12x1,25-Key 4/3,2+Rear shaft tang CO41 LBD
BY - Taper 1:8-M12x1,25-Key 4/3 black steel+Rear shaft tang LEG
CA - Klauenkupplung 8 x 17,8 x L=6,5mm (alte Bezeichnung: FR 03)
CD - Tang 8x Ø17,8xL6,5-bearings H17 FR03 Short (alte Bezeichnung: FR 03 short)
CH - Tang 8x Ø17,8xL6,5+rear tang 8x17,46xL6,5 type 43
CI - Tang 8x Ø17,8xL6,5+rear spline DIN 17x14-L14)
CL - Tang 8x Ø17,8xL6,5-type 03+coupling Oldham LCE
CM - Tang 8x Ø17,8xL6,5-type 03-w/o coupling LFE
DA - verzahnt DIN 5482 B17 x 14-L=10mm (alte Bezeichnung: SC 01)
DB - verzahnt DIN 5482 B17 x 14 - L=14mm (alte Bezeichnung: SC 02)
DE - Spline DIN 5482 B17x14-Special SC01 AGP
DF - Spline DIN 5482 B17x14-Special-bearing H17 Ver.6 AKP
DG - Spline DIN 5482 B17x14-Special ALB
DM - Spline DIN 5482 B17x14-L10+rear tang 8x17,46xL6,5 type 41
DO - Spline DIN 5482 B17x14-L14+rear tang 8x17,46xL6,5 type 42
FA - Parallel Ø15-L30+Key 4x25 CI01
GA - Parallel SAE Ø15,875-L23,8-Key 4x18 CI06
GA - Parallel SAE Ø15,875-L23,8-Key 4x18 CI06
GD - Parallel SAE Ø19,05-L23,8-Key 4,775x20
GE - Parallel SAE Ø15,875-L23,8-Key 4x18+rear tang 8x17,46xL6,5 CI46
SA - verzahnt SAE J498 - 9 Zähne - 16/32 (alte Bezeichnung: SC 06)
SB - verzahnt SAE J498 - 11 Zähne - 16/32 (alte Bezeichnung: SC 06 SKP2)
SF - Spline SAE J498-9T-16/32-reinforced fillet AKL
SG - Spline SAE J498-11T-16/32-Special AKO
SL - Spline SAE J498-9T-16/32+rear spline DIN 5482 17x14-L14 36 vers.2
SM - Spline SAE J498-9T-16/32+rear tang 8x17,46xL6,5 type 46 (alte Bezeichnung: SC 46)
SS - Spline SAE J498-11T-16/32+rear tang 8x19,94xL6,5 type 36 (alte Bezeichnung: SC 36)
SV - Spline SAE J498-9T-16/32+reinforced+rear tang 8x17,46xL6,5 SC46 AKL

AA – kegelig 1:5 - M16 x 1,5 - Passfeder 5mm
AG - Taper 1:5-M16x1,5-Key5+Rear spline DIN 5482 22x19xL16,5 CO46
AH - Taper 1:5-M14x1,5-Key4 on D20,2+Rear spline DIN 5482 22x19xL16,5 CO41 AHX
BA - kegelig 1:8 - M14 x 1,5 - Passfeder 4mm
BB - kegelig 1:8 - M16 x 1,5 - Passfeder 4,79mm
BD - Taper 1:8-M14x1,5-Key 4+thd hole M8 CO01 AAD
BL - Taper 1:8-M14x1,5-Key 4+Rear spline DIN 5482 22x19xL16,5 CO41-CO42
BM - Taper 1:8-M16x1,5-Key 4,79+Rear spline DIN 5482 22x19xL16,5 CO43
BN - Taper 1:8-5/8-18UNF-2A-Key 6,375+Rear spline DIN 5482 22x19xL16,5 CO47
CA - Tang 8xØ22,2 FR06
DA - DIN 5482 B 22 x 19 L=24 SC01
DB - DIN 5482 B22x19xL16,5 SC11
DD - DIN 5482 B28x25xL28 SC06
DE - DIN 5482 B22x19xL10,5 SC11 vers.3
DL - DIN 5482 B22x19xL24+Rear spline DIN 5482 22x19xL16,5 SC41-42
DM - DIN 5482 B22x19xL16,5+Rear spline DIN 5482 22x19xL16,5 SC71
DO - DIN 5482 B28x25xL28+Rear spline DIN 5482 22x19xL=16,5 SC46
FA - Parallel Ø20-Key 5x5xL30 CI01-CI02
FB - Parallel Ø22-Key 5x5x L40 CI03
GA - Parallel Ø22,225xL25,4-Key 6,375x6,375x25,4 CI07
GC - Parallel Ø22,225xL25,4-Key 6,375x6,375x25,4+thd hole:5/16-18UNC-2B CI07 AHZ
GD - Parallel Ø22,225xL25,4-Key 6,375x6,375x25,4+Rear spline DIN 5482 22x19xL16,5 CI47
GE - Par.Ø18xL30-Key 4x4x30+thd hole:M6+Rear spline DIN 5482 22x19xL16,5 CI47 AFW
RA - Splined SAE J498-14T-12/24-SAE C-4 bolt SC08
RD - SAE J498-14T-12/24-SAE C-4 bolt+Rear spline DIN 5482 22x19xL16,5 SC48
SA - verzahnt SAE J498 - 13 Zähne - 16/32 - SAE B
SB - SAE J498-13T-16/32-SAE A SC09
SL - SAE J498-13T-16/32-SAE B+Rear spline DIN 5482 22x19xL16,5 SC47
SM - SAE J498-13T-16/32-SAE A+Rear spline DIN 5482 22x19xL16,5 SC49
SN - SAE J498-13T-16/32-SAE B+Rear spline DIN 5482 22x19xL10,5 SC47 vers.3
SO - SAE J498-13T-16/32-SAE B-Special-Rear spline DIN 5482 22x19xL16,5 SC47ALY

A3 - Ø 25mm x 26,19mm x 52,37mm x 3/8" - 16 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A4 - Ø 31mm x 30,18mm x 58,72mm x 7/16" - 14 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A5 - 37,5/27 x 35,71 x 69,85 x 1/2 - 13UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
B2 - Ø 13mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B6 - Ø 15mm x Ø 40mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B7 - Ø 20mm x Ø 40mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BB - Ø 27mm x Ø 55mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BC - BC - 36/27 x 55 x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
C2 - Ø 12mm x Ø 26mm x M5 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C3 - Ø 13,5mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C6 - Ø 20mm x Ø 40mm x M6 DXK (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C7 - Ø 20mm x Ø 40mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C8 - Ø 23,5mm x Ø 40mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
CA - Ø 27mm x Ø 51mm x M10 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
CD - Ø 36mm x Ø 62mm x M10 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
D5 - M18 x 1,5mm (eingeschnittenes Gewinde)
D7 - M22 x 1,5mm (eingeschnittenes Gewinde)
E4 - 3/4" - 16 UNF (eingeschnittenes Gewinde)
E5 - 7/8" - 14 UNF (eingeschnittenes Gewinde)
E6 - 1-1/16" - 12 UN (eingeschnittenes Gewinde)
E8 - 1-5/16" - 12 UN (eingeschnittenes Gewinde)
E9 - 1-5/8" - 12 UN (eingeschnittenes Gewinde)
EA - 1-7/8" - 12 UN (eingeschnittenes Gewinde)
F3 - G 3/8" (eingeschnittenes Gewinde)
F4 - G 1/2" (eingeschnittenes Gewinde)
F5 - G 3/4" (eingeschnittenes Gewinde)
F6 - G 1" (eingeschnittenes Gewinde)
F7 - G 1-1/4" (eingeschnittenes Gewinde)
GA - Ø 27mm x Ø 51mm x 3/8" - 16 UNC (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
H5 - M18 x 1,5mm - ISO6149 (eingeschnittenes Gewinde)
H8 - M27 x 2mm - ISO6149 (eingeschnittenes Gewinde)
H9 - M33 x 2mm - ISO6149 (eingeschnittenes Gewinde)
MB - Ø 12mm x 38,1mm x 17,48mm x M8 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MC - Ø 18,5mm x 47,63mm x 22,23mm x M6 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
ME - Ø 18,5mm x 47,63mm x 22,23mm x M10 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MF - Ø 25mm x 52,37mm x 26,19mm x M8 Tiefe=12mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MG - Ø 25mm x 52,37mm x 26,19mm x M10 Tiefe=18mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MH - Ø 31mm x 30,18mm x 58,72mm x M10 Tiefe=18mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
NN - ohne Anschluss
PG - Ø 19mm x Ø 43,1mm x 5/16" - 18 UNC (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)

A2 - Ø 18,5mm x 22,23mm x 47,63mm x 3/8" - 16 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A3 - Ø 25mm x 26,19mm x 52,37mm x 3/8" - 16 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A4 - Ø 31mm x 30,18mm x 58,72mm x 7/16" - 14 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
B1 - Ø 8mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B2 - Ø 13mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B5 - Ø 15mm x Ø 35mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B6 - Ø 15mm x Ø 40mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BA - Ø 18mm x Ø 55mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BB - Ø 27mm x Ø 55mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
C2 - Ø 12mm x Ø 26mm x M5 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C3 - Ø 13,5mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C4 - Ø 15mm x Ø 35mm x M6 DXK (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C5 - Ø 13,5mm x Ø 40mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C7 - Ø 20mm x Ø 40mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
CA - Ø 27mm x Ø 51mm x M10 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
D3 - M14 x 1,5mm (eingeschnittenes Gewinde)
D5 - M18 x 1,5mm (eingeschnittenes Gewinde)
DX – M14x1,5+lam (eingeschnittenes Gewinde)
E3 - 9/16" - 18 UNF (eingeschnittenes Gewinde)
E4 - 3/4" - 16 UNF (eingeschnittenes Gewinde)
E5 - 7/8" - 14 UNF (eingeschnittenes Gewinde)
E6 - 1-1/16" - 12 UN (eingeschnittenes Gewinde)
E8 - 1-5/16" - 12 UN (eingeschnittenes Gewinde)
E9 - 1-5/8" - 12 UN (eingeschnittenes Gewinde)
F2 - G 1/4" (eingeschnittenes Gewinde)
F3 - G 3/8" (eingeschnittenes Gewinde)
F4 - G 1/2" (eingeschnittenes Gewinde)
F5 - G 3/4" (eingeschnittenes Gewinde)
F6 - G 1" (eingeschnittenes Gewinde)
G7 - Ø 20mm x Ø 40mm x 5/16" - 18 UNC (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
H5 - M18 x 1,5mm - ISO6149 (eingeschnittenes Gewinde)
H7 - M22 x 1,5mm - ISO6149 (eingeschnittenes Gewinde)
M1 - Ø 12mm x 17,48mm x 38,1mm x M6 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
M2 - Ø 12mm x 17,48mm x 38,1mm x M8 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
MB - Ø 12mm x 38,1mm x 17,48mm x M8 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
ME - Ø 18,5mm x 47,63mm x 22,23mm x M10 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MF - Ø 25mm x 52,37mm x 26,19mm x M8 Tiefe=12mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MH - Ø 31mm x 30,18mm x 58,72mm x M10 Tiefe=18mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
NN - Ohne Auslassanschluss
PG - Ø 19mm x Ø 43,1mm x 5/16" - 18 UNC (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)

A - Ohne Wellendichtring (LAN)
B - VITON Dichtungen ohne Wellendichtring
D - VITON Dichtungen mit Wellendichtring
G - Mit HNBR-Druckdichtungen und allen anderen Dichtungen und Wellendichtungen aus VITON (LNB)
I - Zwei gegenüberliegende Wellendichtungen
L - Standardwellendichtung umgedreht, montiert LPD
M - VITON-Wellendichtung mit Staublippe (LEH+LPD), montiert und umgedreht
N - Standard NBR Dichtungen
Q - Mit VITON-Wellendichtung BADUO (LBN)

Minimal €

–

Maximal €

GEAR PUMP GR0 FIXED DISPL

Herstellernummer: 115.05.029.00

155,55 €*
