Zahnradmotoren

Motoren

Zahnradmotoren

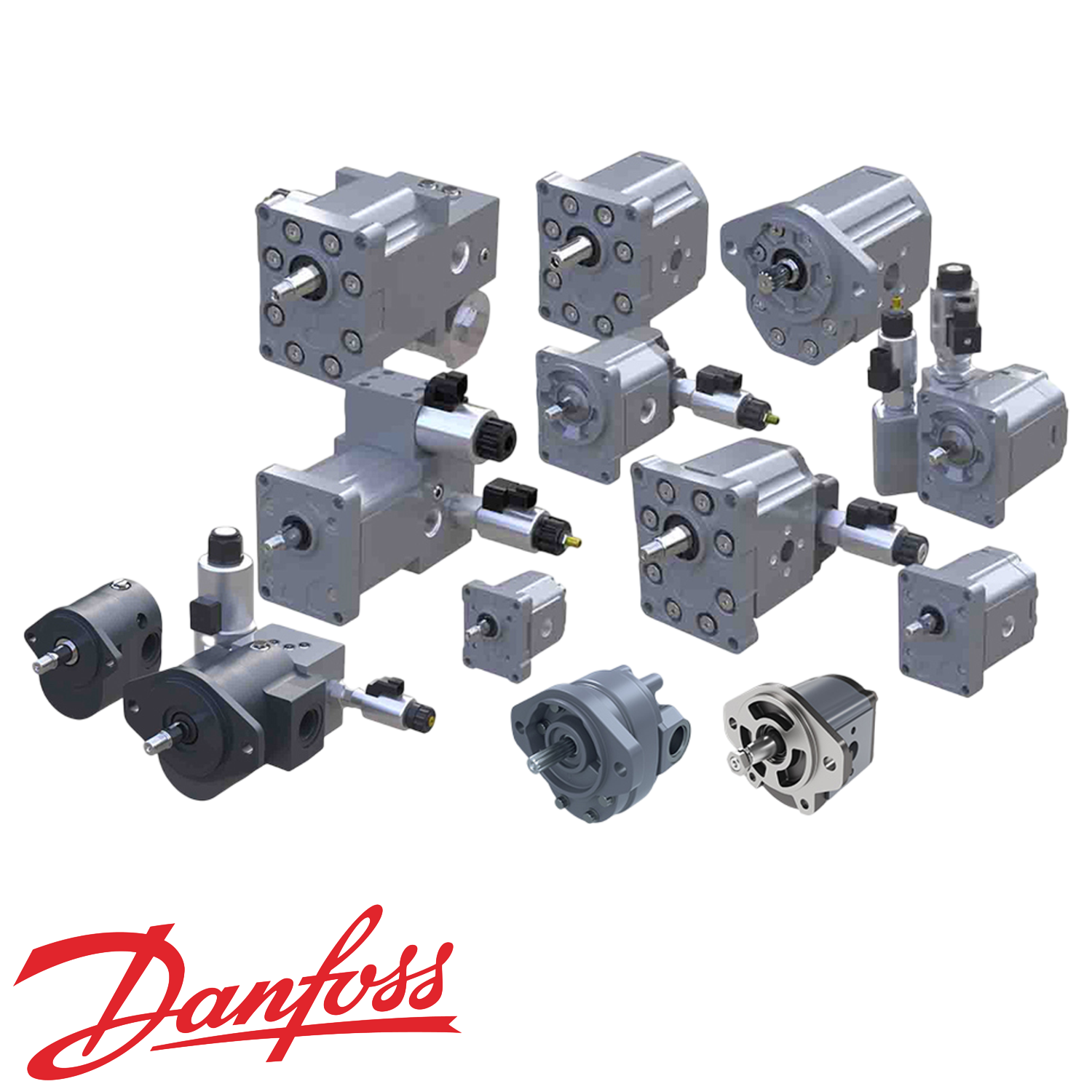

Danfoss Zahnradmotoren sind leistungsstarke Hydraulikmotoren mit fester Verdrängung, erhältlich in drei Größen und zwei Drehrichtungen. Sie bestehen aus einem stabilen Aluminiumgehäuse und bieten hohe Effizienz sowie starkes Anlaufdrehmoment. Die bidirektionalen Modelle sind besonders druckresistent und vielseitig einsetzbar – von Lüfterantrieben bis zu Kommunalfahrzeugen.

Ausführliche technische Informationen zu unseren Zahnradmotoren finden Sie über den untenstehenden Link

Technische Datenblätter

Kontaktformular

Partner
Bremsen
Lenkungen
Pumpen
Motoren
- Zahnradmotoren
- Orbitalmotoren
Achsen
Getriebe
Ventile
Elektronik
Ersatzteile
Kühler
Filter
Sales

Filter

Danfoss

Gruppe 1
Gruppe 2
Gruppe 3

2,6 ccm
3,2 ccm
3,8 ccm
4,3 ccm
5,5 ccm
6 ccm
7,8 ccm
8 ccm
9 ccm
9,5 ccm
10 ccm
11 ccm
12 ccm
14 ccm
17 ccm
19 ccm
22 ccm
25 ccm
26 ccm
33 ccm
38 ccm
44 ccm
48 ccm
55 ccm
63 ccm
75 ccm
90 ccm

bidirektional
linksdrehend
rechtsdrehend

01 – Flansch Ø 25,4mm + 4 Bohrungen
02 – Flansch Ø 30mm + 4 Bohrungen
06 – SAE-A-A Flansch Ø 50,8mm + 2 Bohrungen
B1- Pilot Ø25,4+4 Löcher – spezieller Wellendichtungsschlitz (BAT)
C1 – Flansch Ø 25,4mm + 4 Bohrungen Durchmesser = 8,5mm

01 - Ø 36,5mm + 4 Bohrungen
02 - Ø 80mm + 4 Bohrungen
03 - mit O-Ring Ø 52mm + 4 Bohrungen durch Body
04 - Ø 50mm + 2 Bohrungen durch Body
05 - Ø 50mm + 2 Bohrungen durch Body
06 - SAE-A Ø 82,55mm + 2 Bohrungen durch Body
9A - Ausleger. Typ 01+Kegelwelle 1:8-M12x1,25-Schlüssel 3,2 (LBD)
9F - Ausleger. Typ 02+konische Welle 1:5-M14x1,5-Schlüssel 4+spezielle Wellendichtung RZB
9G - Ausleger. Typ 04+konische Welle 1:5-M12x1,25-Schlüssel 3+4 M10-Montagegewindebohrungen „HELI-COIL
9H - Ausleger. Typ 06+konische Welle 1:8-M12x1,25-Schlüssel 4 (LEA)
9J - Ausleger. Typ 06 mit Parallelwelle Ø3/4 (Ø19,05 mm) (LEP)
9L - Outrigger. Type 01 parallel shaft Ø22 pilot Ø50.8 LLF
9M - Outrigger. Type 01 parallel shaft Ø18 pilot Ø36.5
9Y - Ausleger. Typ 06+konische Welle 1:8-M12x1,25-Schlüssel 4+Staubschutzkappe
91 - Ausleger. Typ 01+Kegelwelle 1:8-M12x1,25-Schlüssel 4
92 - Ausleger. Typ 02+konische Welle 1:5-M12x1,25-Schlüssel 3
94 - Ausleger. Typ 04+konische Welle 1:5-M12x1,25-Schlüssel 3
A6 - SAE-A mit O-Ring Ø 82,55mm + 2 Bohrungen durch Body
B2 - Pilot Ø80+4 Bohrungen+spezielle Wellendichtungsschlitz (BAT)
G1 - Pilot Ø36,5+4 Bohrungen – spezieller Wellendichtungsschlitz + Höhe Pilotdurchmesser 2,4 (BCM)
L5 - Flansch Ø 52 mm Zapfendurchmesser + O-Ring + 4 Löcher durch den Körper (BCJ)
Q2 - Pilotbohrung Ø80+4 Löcher+Befestigungslöcher Ø10,5 mm (BBP)

01 – Flansch Ø 50,8mm + 4 Bohrungen (Lochbild: 98,4mm x 128,1mm)
02 – Flansch Ø 50,8mm + 4 Bohrungen (Lochbild: 98,4mm x 137mm)
03 – Flansch Ø 60,3mm + 4 Bohrungen
06 – Flansch Ø 105mm + 4 Bohrungen
07 – SAE-B Flansch Ø 101,6mm + 2 Bohrungen
08 – SAE-C Flansch Ø 127mm + 4 Bohrungen
9Y - Ausleger. Typ 07+konische Welle 1:8-5/8-18UNF-Schlüssel 6,375+Staubschutzkappe
11 - Flansch mit Innengewinde Ø50,8+4 Löcher (98,4x128,1)SC11
91 - Auslegerlager Typ 01+Kegel 1:8 M14x1,5 Passfeder 4x7,5

BA - kegelig 1:8 - M7 - Passfeder 2,41mm (alte Bezeichnung: SKP1 CO 01)
BB - kegelig 1:8 - M10 x 1 - Passfeder 3mm (alte Bezeichnung: CO 02)
DA - Splined Z15-m0,75-alfa 30°-L14-Dr 57 (01)
DB - Splined Z15-m0,75-alfa 30°-L14-Dr60,5 (02)
DC - Splined B12x9-L14-flange protrusion sb22-Z6-m1,60-alfa 30° AAU
FA - zylindrisch Ø 12mm - Gewinde M10 x 1 - Passfeder 3mm (alte Bezeichnung: CI 02)
GA - zylindrisch Ø 12,7mm - Passfeder 3,2mm
GC - Parallel Ø12,7-Key 3.2-L=38.1 (1-1/2")
SA - verzahnt SAE J498 - 9 Zähne - 20/40 L=15,6mm (alte Bezeichnung: SC 06)
SG - SAE spline J498-8T-16/32 std-shaft for bearings H14

AA - kegelig 1:5 - M12 x 1,25 - Passfeder 3mm (alte Bezeichnung: CO 02)
AB - kegelig 1:5 - M12 x 1,5 - Passfeder 3mm
AC - kegelig 1:5 - M14 x 1,5 - Passfeder 4mm
AD - kegelig 1:5 - M12 x 1,25 - Passfeder 3mm - Schaft H17
B1 - kegelig 1:8 - M12 x 1,25mm - Passfeder abgestuft 4mm / 6mm (alte Bezeichnung: CO 01 LAU)
BA - kegelig 1:8 - M12 x 1,25 - Passfeder 4mm (alte Bezeichnung: CO 01)
BB - kegelig 1:8 - M12 x 1,25 - Passfeder abgestuft 4mm / 3,2mm (alte Bezeichnung: CO 01 LBD)
BJ - Taper 1:8-M12x1,25-Key 4/3 black steel LEG
CA - Klauenkupplung 8 x 17,8 x L=6,5mm (alte Bezeichnung: FR 03)
CF - Tang 8x Ø17,46xL9,6-Special AKD+LFE
DA - verzahnt DIN 5482 B17 x 14-L=10mm (alte Bezeichnung: SC 01)
DB - verzahnt DIN 5482 B17 x 14 - L=14mm (alte Bezeichnung: SC 02)
DL - Spline DIN 5482 B17x14-L14+rear spline DIN 5482 17x14-L14 SC32…_2
EC - Spline DIN 5480 W20x1,25xz14-9g 01vers.2
FA - Parallel Ø15-L30+Key 4x25 CI01
GA - Parallel SAE Ø15,875-L23,8-Key 4x18 CI06
GA - Parallel SAE Ø15,875-L23,8-Key 4x18 CI06
GB - Parallel SAE Ø15,875-L50,8-Key 4x40 CE06
SA - verzahnt SAE J498 - 9 Zähne - 16/32 (alte Bezeichnung: SC 06)
SB - verzahnt SAE J498 - 11 Zähne - 16/32 (alte Bezeichnung: SC 06 SKP2)
SE - Spline SAE J498-9T-16/32+M6 thd hole AHU
SF - Spline SAE J498-9T-16/32-reinforced fillet AKL
SG - Spline SAE J498-11T-16/32-Special AKO
SI - Spline SAE J498-11T-16/32-Special ALO
TC - Spline SAE 13T-20/40-Special AKV

AA – kegelig 1:5 - M16 x 1,5 - Passfeder 5mm
BA - kegelig 1:8 - M14 x 1,5 - Passfeder 4mm
BB - kegelig 1:8 - M16 x 1,5 - Passfeder 4,79mm
BC - Taper 1:8-5/8-18UNF-2A-Key 6,375
BP - Taper 1:8-5/8-18UNF-2A-Key 6,375 with NUT and WASHER CO07
CB - Tang 12xØ24-shaft flange protrusion sb17.5-dr72.5-Special FR03 AHB
DA - DIN 5482 B 22 x 19 L=24 SC01
DB - DIN 5482 B22x19xL16,5 SC11
DD - DIN 5482 B28x25xL28 SC06
FA - Parallel Ø20-Key 5x5xL30 CI01-CI02
FB - Parallel Ø22-Key 5x5x L40 CI03
GA - Parallel Ø22,225xL25,4-Key 6,375x6,375x25,4 CI07
GB - Parallel Ø22,225xL25,4-Key 6,375x6,375x25,4+thd hole:1/4-20UNC-2B CI07 AKT
RA - Splined SAE J498-14T-12/24-SAE C-4 bolt SC08
SA - verzahnt SAE J498 - 13 Zähne - 16/32 - SAE B

A2 - Ø 18,5mm x 22,23mm x 47,63mm x 3/8" - 16 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A3 - Ø 25mm x 26,19mm x 52,37mm x 3/8" - 16 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A4 - Ø 31mm x 30,18mm x 58,72mm x 7/16" - 14 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A5 - 37,5/27 x 35,71 x 69,85 x 1/2 - 13UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
B2 - Ø 13mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B5 - Ø 15mm x Ø 35mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B6 - Ø 15mm x Ø 40mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B7 - Ø 20mm x Ø 40mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BA - Ø 18mm x Ø 55mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BB - Ø 27mm x Ø 55mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
C1 - Ø 8mm x Ø 26mm x M5 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C2 - Ø 12mm x Ø 26mm x M5 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C3 - Ø 13,5mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C6 - Ø 20mm x Ø 40mm x M6 DXK (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C7 - Ø 20mm x Ø 40mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C8 - Ø 23,5mm x Ø 40mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
CA - Ø 27mm x Ø 51mm x M10 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
CD - Ø 36mm x Ø 62mm x M10 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
CZ - Ø 27mm x Ø 51mm x M10 (2 Vert. Borhungen) (Bohrungs-Ø x Lochkreis-Ø x Gewinde "|"-Anordnung)
D3 - D3 - M14 x 1,5mm (eingeschnittenes Gewinde)
D5 - M18 x 1,5mm (eingeschnittenes Gewinde)
D7 - M22 x 1,5mm (eingeschnittenes Gewinde)
E3 - 9/16" - 18 UNF (eingeschnittenes Gewinde)
E4 - 3/4" - 16 UNF (eingeschnittenes Gewinde)
E5 - 7/8" - 14 UNF (eingeschnittenes Gewinde)
E6 - 1-1/16" - 12 UN (eingeschnittenes Gewinde)
E8 - 1-5/16" - 12 UN (eingeschnittenes Gewinde)
E9 - 1-5/8" - 12 UN (eingeschnittenes Gewinde)
F3 - G 3/8" (eingeschnittenes Gewinde)
F4 - G 1/2" (eingeschnittenes Gewinde)
F5 - G 3/4" (eingeschnittenes Gewinde)
F6 - G 1" (eingeschnittenes Gewinde)
H5 - M18 x 1,5mm - ISO6149 (eingeschnittenes Gewinde)
H7 - M22 x 1,5mm - ISO6149 (eingeschnittenes Gewinde)
H8 - M27 x 2mm - ISO6149 (eingeschnittenes Gewinde)
H9 - M33 x 2mm - ISO6149 (eingeschnittenes Gewinde)
M3 - Ø 18,5mm x 17,48mm x 38,1mm x M8 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
M4 - Ø 18,5mm x 22,23mm x 47,63mm x M10 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
M6 - Ø 31mm x 30,18mm x 58,72mm x M10 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
MB - Ø 12mm x 38,1mm x 17,48mm x M8 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
ME - Ø 18,5mm x 47,63mm x 22,23mm x M10 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MG - Ø 25mm x 52,37mm x 26,19mm x M10 Tiefe=18mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MH - Ø 31mm x 30,18mm x 58,72mm x M10 Tiefe=18mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
NN - ohne Anschluss
PG - Ø 19mm x Ø 43,1mm x 5/16" - 18 UNC (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)

A3 - Ø 25mm x 26,19mm x 52,37mm x 3/8" - 16 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A4 - Ø 31mm x 30,18mm x 58,72mm x 7/16" - 14 UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
A5 - 37,5/27 x 35,71 x 69,85 x 1/2 - 13UNC (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
B2 - Ø 13mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B5 - Ø 15mm x Ø 35mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B6 - Ø 15mm x Ø 40mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
B7 - Ø 20mm x Ø 40mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BA - Ø 18mm x Ø 55mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BB - Ø 27mm x Ø 55mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
BC - 36/27 x 55 x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)
C2 - Ø 12mm x Ø 26mm x M5 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C3 - Ø 13,5mm x Ø 30mm x M6 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C6 - Ø 20mm x Ø 40mm x M6 DXK (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C7 - Ø 20mm x Ø 40mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
C8 - Ø 23,5mm x Ø 40mm x M8 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
CA - Ø 27mm x Ø 51mm x M10 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
CD - Ø 36mm x Ø 62mm x M10 (Bohrungs-Ø x Lochkreis-Ø x Gewinde "+"-Anordnung)
D5 - M18 x 1,5mm (eingeschnittenes Gewinde)
D7 - M22 x 1,5mm (eingeschnittenes Gewinde)
E3 - 9/16" - 18 UNF (eingeschnittenes Gewinde)
E4 - 3/4" - 16 UNF (eingeschnittenes Gewinde)
E5 - 7/8" - 14 UNF (eingeschnittenes Gewinde)
E6 - 1-1/16" - 12 UN (eingeschnittenes Gewinde)
E8 - 1-5/16" - 12 UN (eingeschnittenes Gewinde)
E9 - 1-5/8" - 12 UN (eingeschnittenes Gewinde)
EA - 1-7/8" - 12 UN (eingeschnittenes Gewinde)
F3 - G 3/8" (eingeschnittenes Gewinde)
F4 - G 1/2" (eingeschnittenes Gewinde)
F5 - G 3/4" (eingeschnittenes Gewinde)
F6 - G 1" (eingeschnittenes Gewinde)
F7 - G 1-1/4" (eingeschnittenes Gewinde)
H2 - 10 x M12 x 1,5 – ISO6149
H4 - 12 x M16 x 1,5 – ISO6149
H5 - M18 x 1,5mm - ISO6149 (eingeschnittenes Gewinde)
H7 - M22 x 1,5mm - ISO6149 (eingeschnittenes Gewinde)
H8 - M27 x 2mm - ISO6149 (eingeschnittenes Gewinde)
H9 - M33 x 2mm - ISO6149 (eingeschnittenes Gewinde)
M5 - 25/20 x 52,37 x 26,19 x M10 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
M6 - Ø 31mm x 30,18mm x 58,72mm x M10 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "||"-Anordnung)
MB - Ø 12mm x 38,1mm x 17,48mm x M8 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MD - Ø 18,5mm x 47,63mm x 22,23mm x M8 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
ME - Ø 18,5mm x 47,63mm x 22,23mm x M10 (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MG - Ø 25mm x 52,37mm x 26,19mm x M10 Tiefe=18mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
MH - Ø 31mm x 30,18mm x 58,72mm x M10 Tiefe=18mm (Bohrungs-Ø x Lochbild Länge x Lochbild Breite x Gewinde "="-Anordnung)
NN - Ohne Auslassanschluss
PG - Ø 19mm x Ø 43,1mm x 5/16" - 18 UNC (Bohrungs-Ø x Lochkreis-Ø x Gewinde "X"-Anordnung)

B - VITON Dichtungen ohne Wellendichtring
D - VITON Dichtungen mit Wellendichtring
F - Mit VITON-Dichtungen, außer Wellendichtung (LHP)
H - Stützring aus A/KE für VITON-Druckdichtungen (LNJ+LCG)
I - Zwei gegenüberliegende Wellendichtungen
N - Standard NBR Dichtungen
Q - Mit VITON-Wellendichtung BADUO (LBN)
W - Ohne Staubschutz
X - Mit NBR-Dichtungen + Staubschutz
Y - Mit VITON-Dichtungen (LCG) + Staubschutz
Z - Mit VITON-Wellendichtung + Staubschutz

Minimal €

–

Maximal €

S-E-M-2-D-N-/-011-B-N-01-BA-D2-C3-C3-NN-N-N-/-NNN-N-N

S-E-M-2-D-N-/-011-B-N-01-BA-D2-C3-C3-NN-N-N-/-NNN-N-N-Reversierbarer Zahnradmotor Gruppe: 2Gruppe:Gruppe: 2 Fördervolumen:011 ccm/U Drehrichtung:bidirektional Anbauflansch:Flansch Ø 36,5mm + 4 Bohrungen Welle:kegelig 1:8 - M12 x 1,25 - Passfeder 4mm Enddeckel:Cover motor without drain Einlassanschluss:Ø 13,5mm x Ø 30mm x M6 Auslassanschluss:Ø 13,5mm x Ø 30mm x M6 Dichtung:Standard NBR Dichtungen Ventil:NNN = without Valve

Herstellernummer: 121.19.104.00

294,18 €*
