WS 365/366 Serie

Motoren

Orbitalmotoren

Orbitalmotoren von Impro Fluidtek

WS 365/366 Serie

WS-365/366 Serie

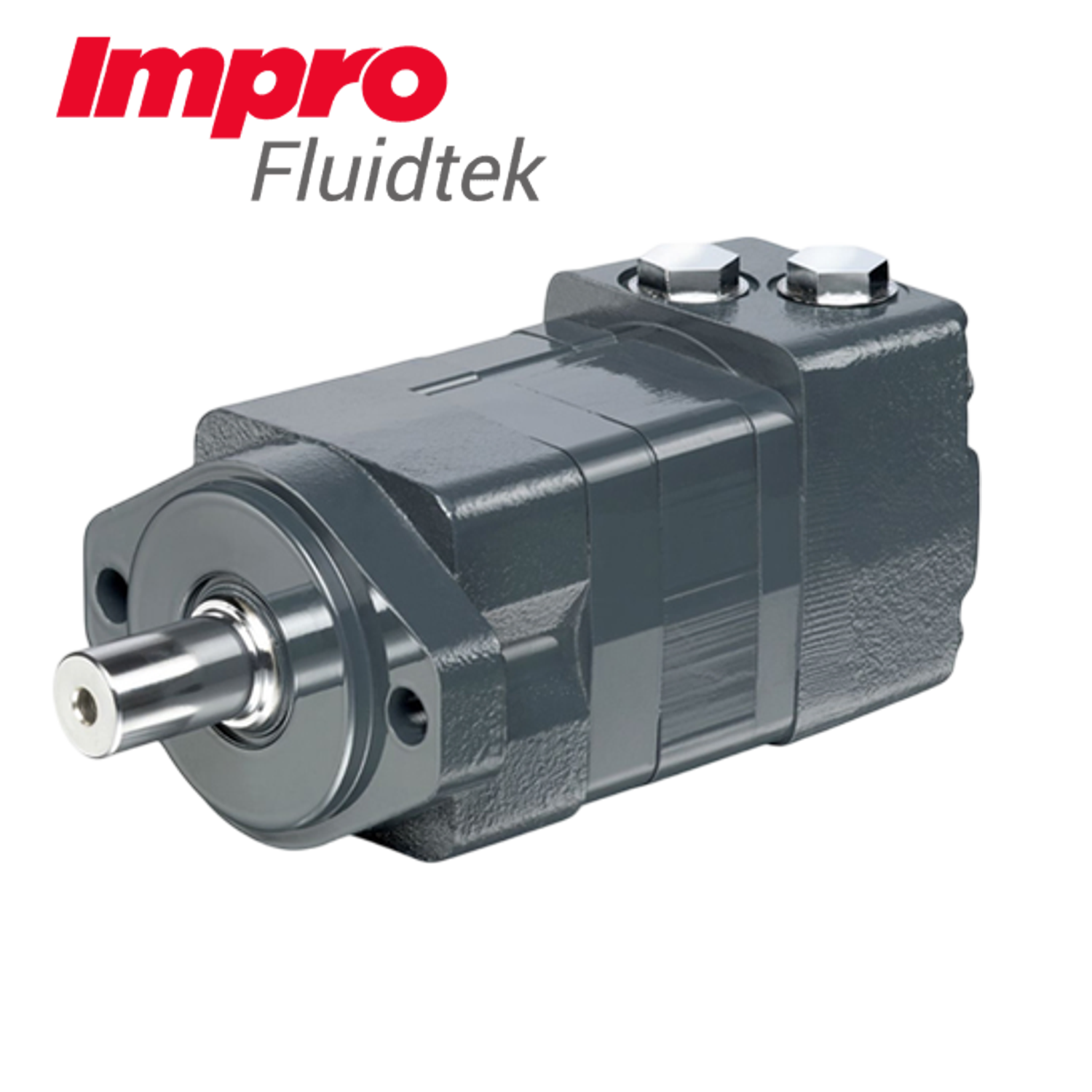

Die Impro WS 365/366 Serie ist eine Weiterentwicklung der WS-Baureihe für Heavy-Duty-Anwendungen mit besonders hohen Drehmomenten und Belastungen.

Partner
Bremsen
Lenkungen
Pumpen
Motoren
Achsen
Getriebe
Ventile
Elektronik
Ersatzteile
Kühler
Filter
Sales

Filter

Impro Fluidtek

WS 365/366 – Serie

365 – WS 365 rechtsdrehend
366 – WS 366 linksdrehend

080 – 78 ccm/U
100 – 96 ccm/U
110 – 112 ccm/U
130 – 129 ccm/U
160 – 154 ccm/U
200 – 190 ccm/U
230 – 226 ccm/U
250 – 240 ccm/U
320 – 322 ccm/U
400 – 388 ccm/U
500 – 493 ccm/U

A0 - Flansch 2 Loch SAE A Lochkreis Ø 106,4 mm, Ø 82,55 x 6,35 mm Absatz, Endanschlüsse,
A2 - Flansch 4 Loch Magneto, Lochkreis Ø 106,4 mm, Ø 82,6 mm x 3 Absatz, Endanschlüsse,
A7 - Flansch 2 Loch SAE A Lochkreis Ø 106,4 mm, Ø 82,55 x 6,35 mm Absatz, Anschlüsse seitlich,
A8 - Flansch 4 Loch Magneto, Lochkreis Ø 106,4 mm, Ø 82,6 mm x 3 Absatz, Anschlüsse seitlich,
AG - Flansch 4 Loch SAE A Lochkreis Ø 106,4 mm, Ø 82,55 x 6,35 mm Absatz, Endanschlüsse,
AH - Flansch 4 Loch SAE A Lochkreis Ø 106,4 mm, Ø 82,55 x 6,35 mm Absatz, Anschlüsse seitlich,
B0 - Flansch 2 Loch SAE B Lochkreis Ø 146,1 mm, Ø 101,6 x 6 mm Absatz, Endanschlüsse,
B7 - Flansch 2 Loch SAE B Lochkreis Ø 146,1 mm, Ø 101,6 x 9,7 mm Absatz, Anschlüsse seitlich,
S8 - Flansch 4 Loch 4“ Zentrierbund; Lochkreis Ø 127 mm, Ø 101,6 mm x 6,5 mm Absatz, Anschlüsse seitlich,
Y2 - Flansch 4 Loch-Radbefestigung 4,25“ (Ø 108 mm), Lochkreis Ø 147,6 mm, Endanschlüsse,
Y8 - Flansch 4 Loch-Radbefestigung 4,25“ (Ø 108 mm), Lochkreis Ø 147,6 mm, Anschlüsse seitlich,
Z8 - Flansch 4 Loch-Radbefestigung, Lochkreis Ø 160 mm, Ø 125 mm x 9 mm Absatz, Anschlüsse seitlich,

0B – Cardan
01 - 7/8“ 13 Zähne (Ø 22,3mm), Gewindebohrung ¼ - 20 UNC x 16 mm
02 - 1“ 6 Zähne SAE J499 (Ø25,4 mm); Gewindebohrung 5/16-18 Tap (WR)
10 - 1“ zylindrische Welle (Ø 25,4 mm); Gewindebohrung 5/16-18 Tap (WR)
12 - Ø 25 mm zylindrische Welle; Gewindebohrung M8 x 1,25
20 - 1-1/4“ zylindrische Welle (Ø 31,8 mm); Gewindebohrung 3/8-16 UNC (WS)
21 - zylindrisch Ø 32mm, Gewindebohrung M8x1,25mm
22 - 1-1/4“ konische Welle (Ø 31,8 mm) 1,5:12 mit Nutmutter 1-20, Splintloch Ø 4 mm
23 – 1 -1/4“ 14 Zähne ANSI B92.1-1996 (Ø 31,8 mm), Gewindebohrung 3/8-16 UNC (WS)
28 - 35mm konische Welle (Ø 35,0) 1:10 mit Nutmutter M20 x 1,5, Splintloch Ø 4 mm
31 – 1-1/2“ konische Welle (Ø 38,0 mm) 1:8 mit Nutmutter 1-1/8-18 UNEF, Splintloch Ø 4 mm
78 – 1-3/8“ 6 Zähne PTO DIN 9611 Welle (Ø 34,85 mm), Gewindebohrung 3/8-16 UNC

A - schwarz
B - schwarz, Montagefläche unlackiert
Z - unlackiert

A - Kein Ventil
B - Formbohrung für Einschraubventil
C - 69 bar Druckbegrenzungsventil
E - 104 bar Druckbegrenzungsventil
F - 121 bar Druckbegrenzungsventil
G - 138 bar Druckbegrenzungsventil
J - 173 bar Druckbegrenzungsventil
L - 207 bar Druckbegrenzungsventil

A - Standard
B - Sicherungsmutter
W - Speed Sensor, Dual, 4-Pin Male Weatherpack Stecker
Z - Speed Sensor, Single, 4-Pin M12 Male Stecker

AA - Keine sonstige Option
AC - Freilauf Rotor
MA - Montage um 90° gedreht
MB - Freilaufender Rotor, Montage um 90° gedreht

Minimal €

–

Maximal €

Orbitalmotor 365080A0102AAAAAP

Orbitalmotor WS-Serie 365365080A0102AAAAAPMerkmal:Model-Code:Beschreibung: Serie:365WS-Serie 365 Vorzugsdrehrichtung:365rechtsdrehend Schluckvolumen:08078 ccm/U Flansch & Anschlüsse:A0 Flansch 2 Loch SAE A Lochkreis Ø 106,4 mm, Ø 82,55 x 6,35 mm, Endanschlüsse, 7/8“-14 UNF, parallel Welle:021“ 6 Zähne SAE J499 (Ø25,4 mm); Gewindebohrung 5/16-18 Tap Lackierung:Aschwarz Ventil:Akein Ventil Zusatzoptionen:AStandard Sonstige Optionen:AAkeine sonstige Option Packungseinheit:PPalette

Herstellernummer: I-11206675

331,58 €*
